Код продукта СРК-М3: 2735090691187
Код продукта СРК-М3-01: 2735090691286

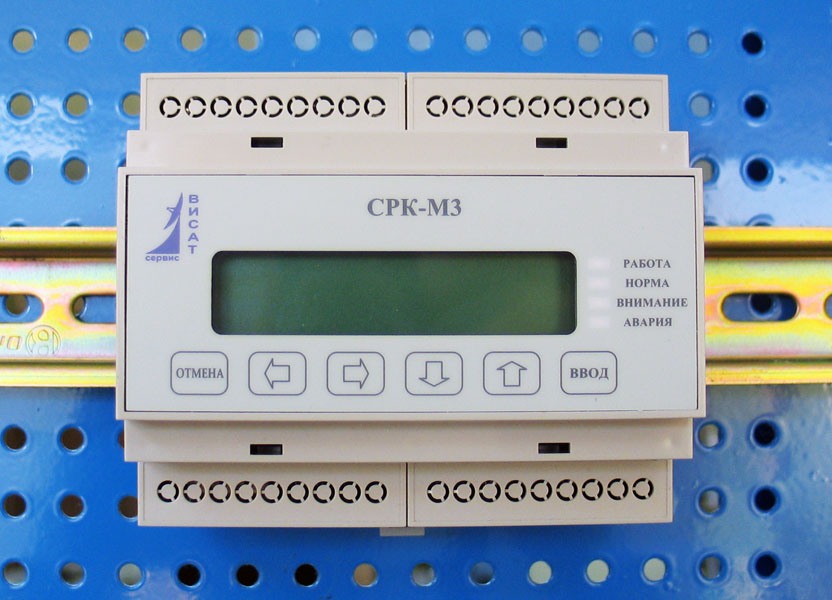

На сегодня управляющий модуль выпускается в двух вариантах конструктивного исполнения - это базовый вариант СРК-М3 в корпусе IP40 шириной 6 модулей для монтажа на Din рейку и вариант СРК-М3-01 в корпусе IP65 шириной 8 модулей для монтажа на стену.

Техническое оснащение СРК-М3

Согласователь СРК-М3 имеет в своем составе следующие аппаратные составляющие:

• 32-х битный микроконтроллер;
• часы реального времени;
• жидкокристаллический дисплей с подсветкой (2 строки по 16 символов) и сенсорная клавиатура из 6 кнопок на лицевой панели;
• 4 светодиода на лицевой панели, отражающих состояние СРК-М3, линий связи, состояния системы;
• интерфейс RS485 c гальванической развязкой до 350 В для связи с системой мониторинга и управления с защитой от статики до 4 кВ и коротких замыканий в шлейфе;
• интерфейс ETHERNET 10/100;
• один дискретный вход 12-24в с гальванической (опто) развязкой для подачи сигналов от пожарной сигнализации и управляющих сигналов;
• один релейный выход до 1А (230В) для выдачи дискретных сигналов (на пожарную сигнализацию, аварийное табло и т.п);
• встроенная энергонезависимая flash память 4 Мбайт для хранения настроек и журнала работы;
• разъем для microSD карты;
• импульсный блок питания с расширенным рабочим диапазоном (110-240В);
• один канал АЦП для измерения напряжения фазы c гальванической развязкой от основной схемы.

Особенности встроенной программы СРК-М3

Встроенная программа СРК-М3 имеет следующие возможности:

• включение/выключение и введение в группу ротации индивидуально каждой единицы оборудования (кондиционера). Для каждого из них можно задать функции управления: не использовать, отключен, только резервный, в группе ротация резервного, рабочий, всегда включен;
• при ротации резервного кондиционера, выключение рабочего кондиционера и перевод в состояние резервного происходит с устанавливаемой задержкой и только после включения бывшего резервного, выхода его на рабочий режим и отсутствия у него аварии;
• переключение на границе температурных интервалов происходит с гистерезисом по температуре, который может задаваться пользователем;
• отключение кондиционеров по сигналу от пожарной сигнализации и/или внешней системы вентиляции;
• «обучение» ИК интерфейсов путём записи сигналов «ВКЛ» и «ВЫКЛ» с «родного» пульта, поставляемого с кондиционером. Запись ИК пакетов («обучение») возможна как индивидуально для каждого кондиционера, что позволяет подключать одновременно разные марки кондиционеров, так и одновременно для всех кондиционеров сразу, уменьшая трудоемкость настройки. Имеется возможность записи (скачивания) известных ИК пакетов в виде файлов по FTP интерфейсу;
• встроенный WEB сервер, позволяет выполнять просмотр и изменение параметров и состояния системы;
• DHCP клиент получения IP адреса. Возможна установка фиксированного IP вручную;
• уникальный MAC адрес с возможностью установки вручную;
• встроенный SNMP сервер для мониторинга системы кондиционирования (дополнительно поставляется файл MIB базы);
• протокол MODBUS для связи с внешней системой мониторинга, имеются практически все основные версии интерфейсов для протокола MODBUS (RS485-RTU, MODBUS RTU over TCP, MODBUS TCP);
• SMTP клиент отсылает E-Mail сообщения до 4 адресатов;
• SMS/SMTP клиент для отправки SMS сообщения через SMTP-SMS шлюзы;
• загрузка пользователем новой прошивки (обновление) в СРК-М3 удалённо по сети Ethernet или через SD карту;
• встроенный FTP сервер предоставляет доступ к внутренней файловой системе СРК-М3, что позволяет удаленно скачивать/сохранять/записывать, конфигурационный файл, содержащий все параметры настройки системы, файлы ИК пакетов, файлы журнала работы;
• ввод основных параметров используя 6-ти клавишную клавиатуру, 2-х строчный ЖК экран и 4 индикаторных светодиода.

Наличие встроенного WEB сервера позволяет производить настройку СРК-М3 с большого экрана компьютера или ноутбука и отказаться от встроенной клавиатуры и экрана. На системной плате СРК-М2-У имеется кроме кнопки сброса сервисная кнопка, которая позволяет установить заводские настройки, сбросить пароли, а на лицевой панели присутствуют только светодиоды, отображающие состояние СРК-М2-У, линий связи, состояния кондиционеров.

Встроенный WEB сервер и система диалога с экрана и клавиатуры блоки с многоуровневым меню позволяют вводить, изменять и просматривать:

• параметры системы: (дата, время, режимы работы);
• параметры связи: МАС адрес, сетевые настройки - IP адрес, маска шлюз, настройки для SMS и E-MAIL;
• параметры канала управления для каждого кондиционера (тип и адрес интерфейсного модуля, тип адаптера для интерфейса сухих контактов);
• «обучать» ИК интерфейсы с «родного» ИК пульта кондиционера;
• обновлять в СРК-М3 прошивку ПО;
• управлять работой согласователя (команды тестирования, перезагрузки и т.п.);
• журнал истории работы в котором отражаются все события, температура помещения, сетевое напряжение, состояние кондиционеров.

Комплектность поставки версии СРК-М3:

• устройство в корпусе IP40 шириной 6 модулей для монтажа на DIN рейку;
• термосенсор DS18B20 с кабелем 3 метра
• паспорт устройства;
• упаковка.

Комплектность поставки версии СРК-М3-01:

• устройство в пластиковом боксе IP65 шириной 8 модулей для монтажа на стену;
• термосенсор DS18B20 с кабелем 3 метра
• руководство по эксплуатации;
• упаковка.
