Код продукта: 2735090691316
Модуль СРК-М2-KI предназначен для удалённого управления и мониторинга состояния кондиционеров фирмы Kentatsu серий ICHI и Kanami – KSGIxxHFAN1 и KSGAxxHFAN1, кроме 7-ми киловаттных моделей KSGI70HFAN1/ KSRI70HFAN1 и KSGA70HFAN1/ KSRA70HFAN1, с ними модуль СРК-М2-KI не работает. Перечень моделей, с которыми работает модуль СРК-М2-KI: KSGI21HFAN1/KSRI21HFAN1, KSGI26HFAN1/ KSRI21HFAN1, KSGI35HFAN1/ KSRI35HFAN1, KSGI53HFAN1/KSRI53HFAN1, KSGA21HFAN1/KSRA21HFAN1, KSGA26HFAN1/ KSRA21HFAN1, KSGA35HFAN1/ KSRA35HFAN1, KSGA53HFAN1/KSRA53HFAN1. Модуль не имеет аналога у производителя кондиционеров и подключается к интерфейсу ИК управления внутреннего блока.
Модуль СРК-М2-KI подключается в разрыв к разъемному соединителю кабеля подключенного с одной стороны к разъему CN18 на плате внутреннего блока кондиционера и с другой стороны к разъему CN1 на дисплейной плате.
СРК-М2-KI, помимо управления функцией включения-выключения кондиционера, получения сигнала "авария" и сигнала подтверждения работы, позволяет управлять режимом работы (тепло, холод, осушение, вентиляция, авто), скоростью вентилятора и уставкой температуры кондиционера.

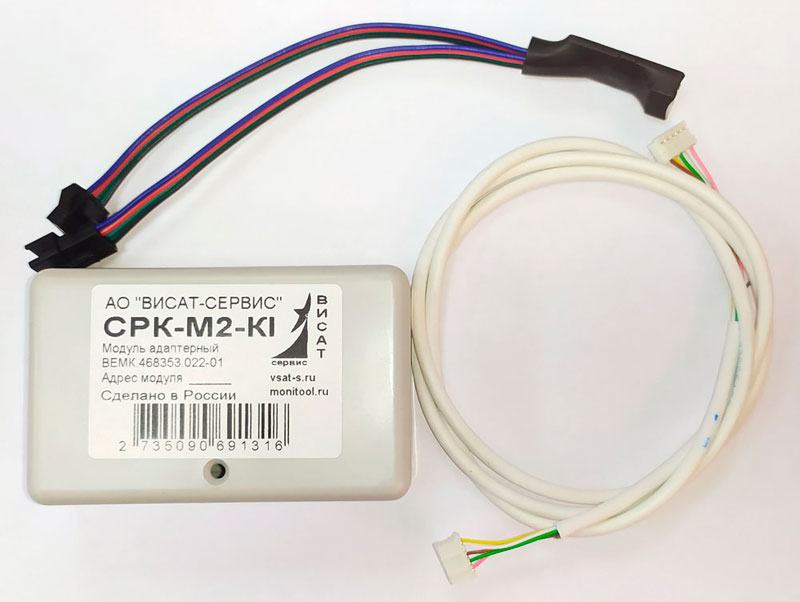

Комплектность поставки:
- плата модуля;
- корпус "мыльница";
- плата-переходник с разъемами и шлейфом;
- интерфейсный кабель "AF" длиной 1 метр;
- руководство по эксплуатации;
- упаковка.
Основные технические параметры | |
---|---|
Интерфейс соединения с управляющим модулем | 2-х проводной RS485 |
Протокол связи с управляющим модулем | Modbus RTU |
Напряжение питания | 12В постоянного тока |
Ток потребления модуля, не более | 50 мА |
Изолированный интерфейс связи с кондиционером типа | |
Напряжение питания выходное на Х5 | 10 - 12В |
Напряжение на информационном входе Info | ±5 до ±24В |
Электрическая прочность изоляции гальванической развязки интерфейса кондиционера и информационного входа Info | до 1000В RMS |
Сечение провода в клеммниках, не более | 1,5мм2 |
Габаритные размеры модуля | 90*55*30 мм |
Масса в упаковке, не более | 100 г |
Скачать документацию | |
---|---|
Руководство по эксплуатации адаптерного модуля СРК-М2-KI (редакция 1.2) | Скачать |
