Адаптер СК-413-01

Адаптер СК-413-01

Адаптер СК-413-01 предназначен для внешнего управления кондиционерами Daikin серии Split с разъемом S403 на плате внутреннего блока

Код продукта: 2735090691255

Адаптер СК-413-01 предназначен для внешнего управления и мониторинга состояния определёнными моделями кондиционеров фирмы Daikin серии Split, у которых предусмотрено подключение интерфейсной платы Daikin KRP980B1, KRP980B2 к разъему S403 на плате внутреннего блока кондиционера.

Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.

Адаптер разработан для работы с устройствами, имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М3 и аналогичные. Адаптер является полным функциональным аналогом фирменного адаптера Daikin KRP413A(B)1(S) с дополнительными функциями и режимами.

Принцип работы. Адаптер СК-413-01 с помощью входящего в комплект кабеля подключается к разъему S403 на плате внутреннего блока кондиционера. К внешним цепям управления адаптер подключается через интерфейс сухих контактов. Адаптер, приняв соответствующую команду через интерфейс “сухих” контактов от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК, формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта, аналогичные сигналам оригинального адаптера KRP413A(B)1(S).

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

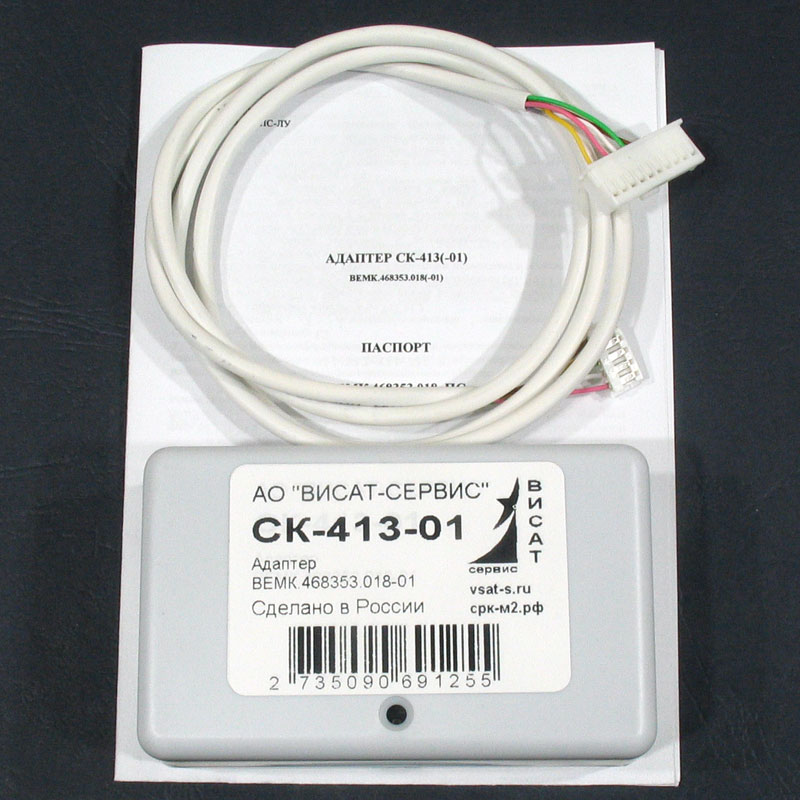

В комплект поставки адаптера входит:

  • плата СК-413 в корпусе;
  • интерфейсный кабель "МА-01" длиной 1м;
  • руководство по эксплуатации, объединённое с паспортом.

Адаптеры СК-413 и СК-413-01 отличаются только типом, входящего в комплект, кабеля.

Основные технические параметры
Интерфейс связи Сухие контакты. Четыре входных сигнала, два дискретных выхода и один сигнал индикации.
Питание адаптера От кондиционера 5 или 12В
Ток потребления, не более 50 мА
Напряжение питания выходных каскадов на S8 12В
Интерфейс связи с кондиционером Изолированный, аналогичный адаптеру Daikin KRP413A(B)1(S)
Электрическая прочность изоляции гальванической развязки интерфейса кондиционера до 1000В RMS
Сечение провода в клеммниках, не более 1,5 мм2
Габаритные размеры 90х60х30мм
Масса в упаковке, не более 95 г
Скачать документацию
Паспорт на адаптер СК-413(-01) (редакция 2.0) Скачать
