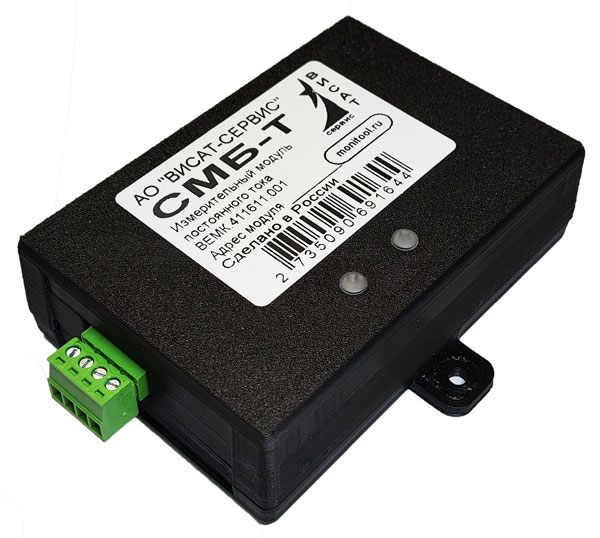

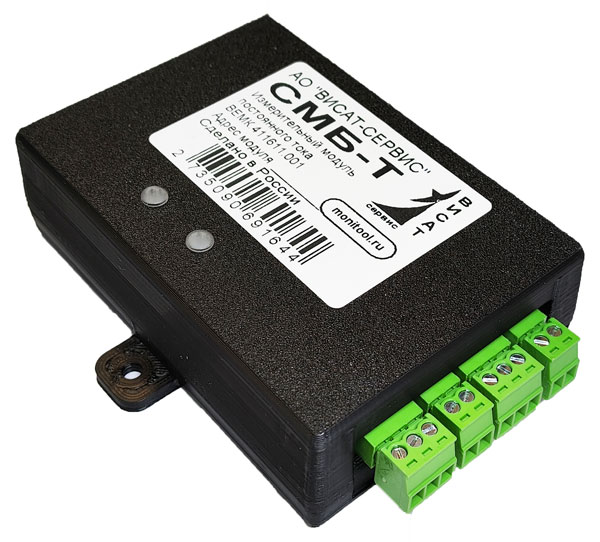

Модуль СМБ-Т выпускается в корпусе IP40 размером 98*89*30 мм с двумя монтажными петлями для крепления к шасси батарейного шкафа или стеллажа.
Измерительный модуль тока СМБ-Т предназначен для измерения:
- постоянного тока одной линейки аккумуляторных батарей (АКБ) при их разряде или заряде;
- переменного тока цепей нагрузки ИБП для мониторинга.
Модуль разработан для работы в составе комплекса «Система мониторинга аккумуляторных батарей СМБ» под управлением контроллера СМБ-К.
В зависимости от исполнения могут применяться датчики тока, на выходе которых формируются следующие параметры: -4В…+4В, -5В…+5В, -10В…+10В, 0…20мА, 4…20мА.
Модуль вычисляет показания тока всей линейки АКБ. Для линейки АКБ формируются:
- текущий ток;
- минимальный ток за период времени;
- максимальный ток за период времени.
При изменении тока больше установленного порога контроллер СМБ-К рассчитывает внутреннее сопротивление каждой батареи в линейке.
Комплектность поставки модуля СМБ-Т:
- модуль в корпусе IP40;
- кабель для подключения датчика тока к модулю;

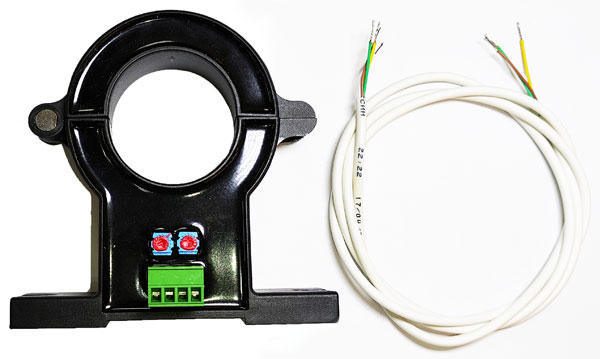

- датчик тока;
- паспорт иделия;
- упаковка.
| Основные технические параметры | ||
|---|---|---|
| Интерфейс связи | RS485 двухпроводной. Скорость (битрейт) интерфейса RS485 программное обеспечение модуля определяет автоматически от 2400 до 115200 bod, остальные параметры: 8 бит данных без контрольного бита, 1 стоповый бит. | |
| Протокол связи интерфейса RS485 | Modbus RTU | |
| Напряжение питания | от 9 до 27В постоянного тока | |
| Ток потребления, не более | 80 мА, при питании 12В | |
| Погрешность измерения тока | не более 1% | |
| Разрядность АЦП измерителя тока | 12 бит | |
| Время обновления данных | Для режима постоянного тока: зависит от К (коэффициент усреднений от 1 до 30), при К=1 – 0,8мс, для заводской настройки К=10 – 8мс Для режима переменного тока не более 250мс |
|
| Вид измеряемого тока | Постоянный DC или переменный TRMS AC | |
| Номинальные значения пределов измерения | 50А, 100А, 200А, 400А, 800А, 1000A, 1500A, 2000A, в зависимости от типа датчика тока | |
| Перегрузочная способность | 160% от номинального предела, не более | |
| Максимальный диаметр силового кабеля | 40мм (стандарт) или 20мм (на заказ) | |
| Электрическая прочность изоляции гальванической развязки | интерфейс RS485 – цепи питания – до 1000В RMS цепи питания – цепи измерения тока – до 2500В RMS интерфейс RS485 – цепи измерения напряжений и температур – до 1000В RMS |
|
| Габаритные размеры корпуса без клеммных соединителей | 98х89х30мм | |
| Габаритные размеры корпуса с клеммными соединителями | 116х89х30мм | |
| Масса корпуса с клеммными соединителями | 100 г | |
| Масса датчика тока | не более 250 г | |
| Сечение провода в клемниках | 1,5мм2, не более | |
| Длина кабеля датчика тока | 1 м, не более | |
