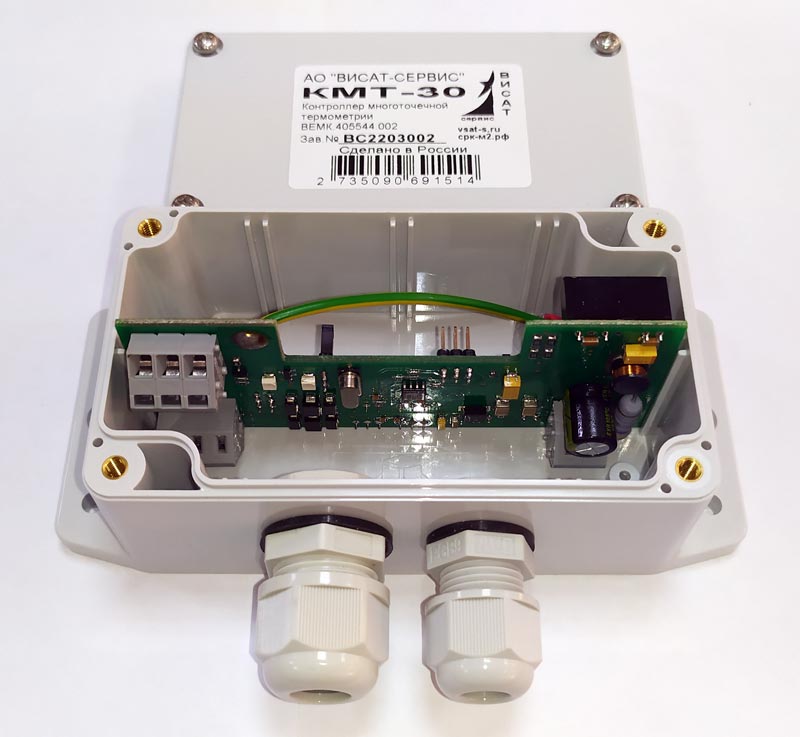

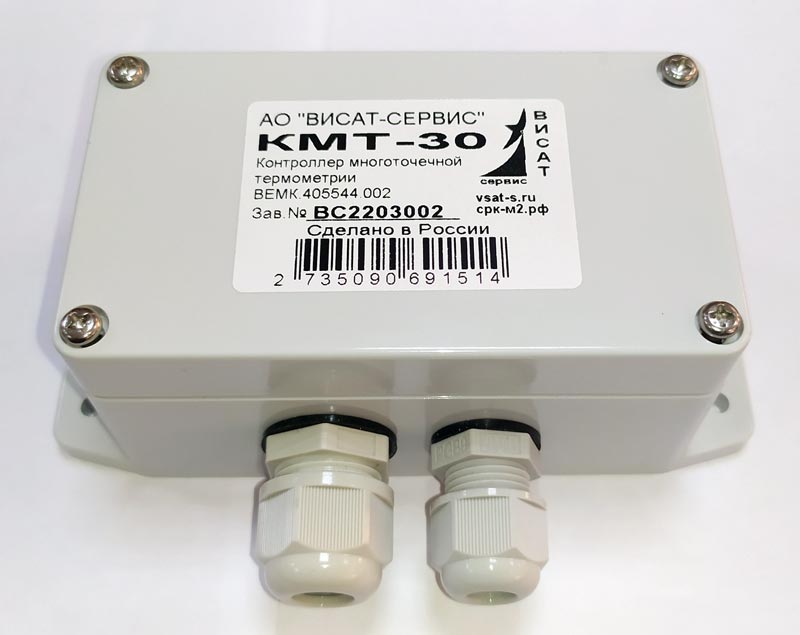

Контроллер многоточечной термометрии КМТ-30, КМТ-60.

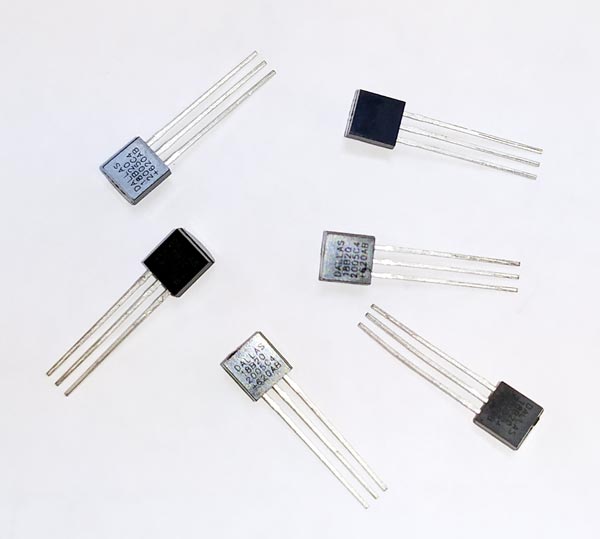

Контроллер многоточечной термометрии КМТ-30 ВЕМК.405544.002, КМТ-60 ВЕМК.405544.003 (далее контроллер или изделие) предназначен для мониторинга температур полученных от одного до 30 (60) цифровых термосенсоров типа DS18B20. Связь с контроллером осуществляется через интерфейс RS485. Протокол обмена Modbus или протокол, аналогичный протоколу в термоподвесках ТКМ-14 производства компании ТЕКОН. Контроллер разработан для работы в системах или комплексах термометрии или комплексах контроля самосогревания зерна, кормовых смесей и т.п.Принцип работы
При включении питания микроконтроллер изделия автоматически сканирует все термосенсоры DS18B20 на шине данных.
Контроллер периодически опрашивает термосенсоры типа DS18B20, подключенные к трех проводной шине. В этой шине провода – питание +5В и GND. Третий провод информационный по которому происходит 2-х сторонний обмен по протоколу 1W. Количество сенсоров, подключенных к шине от 1 до 30 (60). Результаты опроса запоминаются в ОЗУ и ПЗУ контроллера. Каждому сенсору на шине присвоен логический адрес от 1 до 30 (60). Предполагается, что адресация сенсоров при производстве осуществляется линейно - ближайший к контроллеру сенсор имеет адрес 1, сенсор на конце шлейфа шины имеет максимальный адрес. Таким образом можно по результатам опроса получить линейную или пространственную картину температур на объекте.,
Результаты опроса термосенсоров можно считать по интерфейсу RS485. Обмен с контроллером доступен по 2-м протоколам: Modbus или TECON. Выбор протокола осуществляется перемычкой S1 при настройке модуля и не изменяется при работе. Протокол TECON полностью совместим с протоколом в термоподвесках ТКМ 13 и ТКМ 14 производства компании ТЕКОН, что позволяет использовать изделие как ЗИП для ремонта этих термоподвесок. Протокол Modbus позволяет создавать системы термометрии на основе типовых распространённых SCADA систем или OPC серверов.
Контроллер работает в режиме «ведомый» (slave), отвечая на запросы «ведущего» (master) устройства. Заводской ID адрес контроллера равен 2. При подключении нескольких контроллеров к одному порту «ведушего» устройства, необходимо в контроллерах установить несовпадающие ID адреса.
Если опрос не осуществлялся более 24часов, контроллер сохраняет результаты опроса сенсоров в архив. Количество архивных записей до 7, сохраняя таким образом информацию о температурах максимум за 7 последних суток. Архивные записи также доступны для чтения.
