Код продукта: 2735090691248

Адаптер СК-413 предназначен для внешнего управления и мониторинга состояния определёнными моделями кондиционеров фирмы Daikin серии Split, у которых предусмотрено подключение фирменного адаптера Daikin KRP413A(B)1(S) к разъему S21 на плате внутреннего блока кондиционера.

Связь и управление адаптером осуществляется через интерфейс “сухих” контактов. Адаптер разработан для работы с устройствами, имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М3 и аналогичные. Адаптер является полным функциональным аналогом фирменного адаптера Daikin KRP413A(B)1(S) с дополнительными функциями и режимами.

Принцип работы. Адаптер СК-413 с помощью входящего в комплект кабеля подключается к разъему S21 на плате внутреннего блока кондиционера. К внешним цепям управления адаптер подключается через интерфейс сухих контактов. Адаптер, приняв соответствующую команду через интерфейс “сухих” контактов от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК, формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта, аналогичные сигналам оригинального адаптера KRP413A(B)1(S).

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

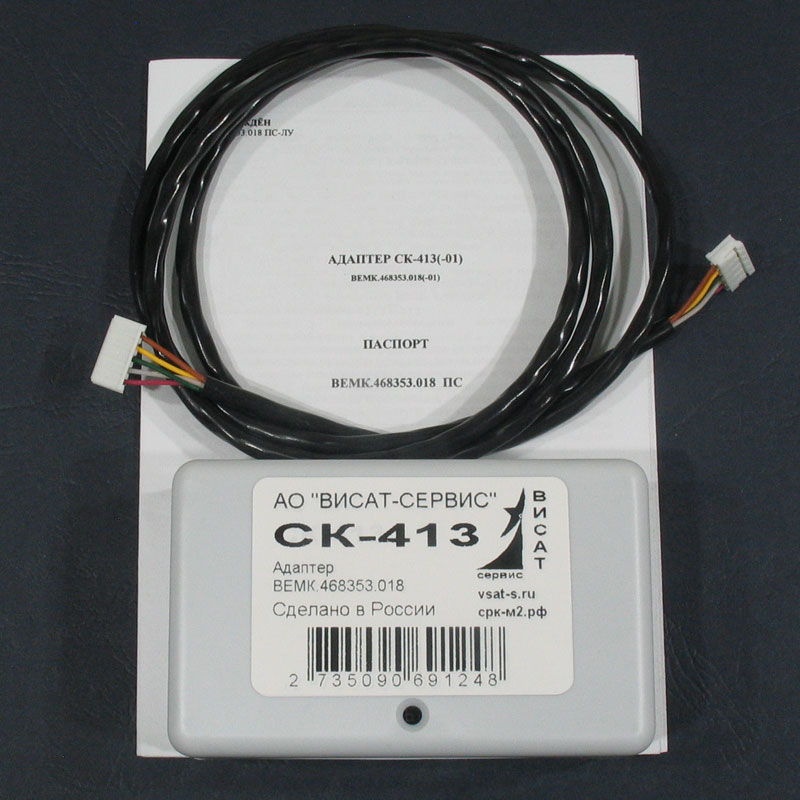

В комплект поставки адаптера входит:

• плата СК-413 в корпусе;
• интерфейсный кабель "МА" длиной 1м;
• руководство по эксплуатации, объединённое с паспортом.

Адаптеры СК-413 и СК-413-01 отличаются только типом, входящего в комплект, кабеля.
