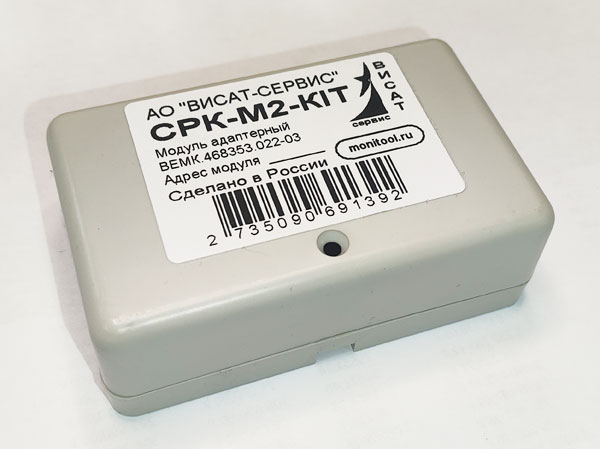

Код продукта СРК-М2-KIT:
Модуль СРК-М2-KIT является версией модуля СРК-М2-KI и предназначен для удалённого управления и мониторинга состояния кондиционеров TCL, Kentatsu, Ballu, Royal clima с разъемом CN16 для подключения Wi-Fi адаптера.
| Наименование | Серия | Модель внутреннего блока | Примечание |
|---|---|---|---|
| Ballu | DISCOVERY настенный инвертор | BSVI/in-07HN8 BSVI/in-09HN8 BSVI/in-12HN8 |
|
| KENTATSU | ATAMA KSGAT-HF настенный on/off | KSGAT21HFRN1 KSGAT26HFRN1 KSGAT35HFRN1 KSGAT50HFRN1 KSGAT70HFRN1 |
|
| KENTATSU | ATAMA KSGAT-HZ настенный инвертор | KSGAT21HZRN1 KSGAT26HZRN1 KSGAT35HZRN1 KSGAT50HZRN1 KSGAT70HZRN1 |
|
| KENTATSU | HARUKI настенный on/off | KSGHA21HFRN1 KSGHA26HFRN1 KSGHA35HFRN1 KSGHA50HFRN1 KSGHA70HFRN1 |
|
| KENTATSU | HARUKI настенный инвертор | KSGHA21HZRN1 KSGHA26HZRN1 KSGHA35HZRN1 KSGHA50HZRN1 KSGHA70HZRN1 |
|
| Royal Clima | ARIA DC настенный инвертор | RCI-AR22HN RCI-AR28HN RCI-AR35HN |
|
| Royal Clima | ATTICA NERO настенный on/off | RC-AN22HN RC-AN28HN RC-AN35HN RC-AN55HN |
|
| Royal Clima | ATTICA NERO настенный инвертор | RCI-AN22HN RCI-AN28HN RCI-AN35HN RCI-AN55HN RCI-AN70HN |
|
| Royal Clima | ATTICA NERO MULTI GAMMA EU ERP мульти настенный инвертор | RCI-ANF09HN RCI-ANF12HN |
|
| Royal Clima | GLORIA настенный on/off | RC-GL22HN RC-GL28HN RC-GL35HN RC-GL55HN RC-GLC70HN RC-GL90HN |
|
| Royal Clima | GLORIA настенный инвертор | RCI-GL22HN RCI-GL28HN RCI-GL35HN RCI-GL55HN RCI-GL70HN |
|
| Royal Clima | GLORIA MULTI GAMMA EU ERP мульти настенный инвертор | RCI-GLF07HN RCI-GLF09HN RCI-GLF12HN |
|
| Royal Clima | PANDORA настенный on/off | RC-PD22HN RC-PD28HN RC-PD35HN RC-PD55HN RC-PD70HN RC-PD105HN |
|
| Royal Clima | PERFETTO DC EU настенный инвертор | RCI-PFC24HN RCI-PFC30HN RCI-PFC40HN RCI-PFC55HN RCI-PF75HN |
|
| Royal Clima | PERFETTO MULTI GAMMA EU ERP мульти настенный инвертор | RCI-PFF09HN RCI-PFF12HN |
|
| Royal Clima | ROYAL SUPREMO BLANCO Full DC EU настенный инвертор | RCI-RSB30HN RCI-RSB40HN RCI-RSB55HN RCI-RSB75HN |
|
| Royal Clima | ROYAL SUPREMO NERO Full DC EU настенный инвертор | RCI-RSN30HN RCI-RSN40HN RCI-RSN55HN RCI-RSN75HN |
|
| TCL | 36.000 BTU настенный on/off | TACI-EL36ONF/A | |
| TCL | ART настенный инвертор | TAC-09HRIA/ESB TAC-12HRIA/ESB TAC-18HRIA/ESB |
|
| TCL | Hot Air Console консольный инвертор | TCH-10HRIA/A1 TCH-14HRIA/A1 |
|
| TCL | Elite настенный on/off | TACI-EL07ONF/R TACI-EL09ONF/R TACI-EL12ONF/R TACI-EL18ONF/R TACI-EL24ONF/R TACI-EL28ONF/A |
|
| TCL | Elite настенный инвертор | TACI-EL07INV/R TACI-EL09INV/R TACI-EL12INV/R TACI-EL18INV/R TACI-EL24INV/R |
|
| TCL | Elite ART настенный on/off | TAC-09HRA/ES TAC-12HRA/ES |
|
| TCL | Elite ICE настенный on/off | TAC-07HRA/EW TAC-09HRA/EW TAC-12HRA/EW TAC-18HRA/EW |
|
| TCL | Elite ONE настенный on/off | TAC-07HRA/E1 TAC-09HRA/E1 TAC-12HRA/E1 TAC-18HRA/E1 TAC-24HRA/E1 TAC-28HRA/E1 |
|
| TCL | ERA настенный on/off | TAC-12HRIA/YA TAC-18HRIA/YA |
|
| TCL | F6 настенный on/off | TAC-09HRIA/FW TAC-09HRIA/FG TAC-12HRIA/FW TAC-12HRIA/FG |
|
| TCL | FLAT настенный on/off | TAC-07HRA/EF TAC-09HRA/EF TAC-12HRA/EF TAC-18HRA/EF |
|
| TCL | ICE мульти инвертор | TACM-09HRIA/EW TACM-12HRIA/EW |
|
| TCL | JE настенный on/off | TAC-36HRA/JE | |
| TCL | Miracle настенный инвертор | TAC-09HRIA/VE TAC-12HRIA/VE TAC-18HRIA/VE TAC-24HRIA/VE |
|
| TCL | OCARINA настенный on/off | TACI-TP07ONF/R TACI-TP09ONF/R TACI-TP12ONF/R TACI-TP18ONF/R TACI-TP24ONF/R |
|
| TCL | ONE настенный инвертор | TAC-09HRID/E1 TAC-12HRID/E1 TAC-18HRID/E1 TAC-24HRID/E1 |
|
| TCL | ONE мульти инвертор | TACM-09HRIA/E1 TACM-12HRIA/E1 TACM-09HRID/E1 TACM-12HRID/E1 TACM-18HRID/E1 |
|
| TCL | T-Music настенный инвертор | TAC-09HRIA/MC TAC-12HRIA/MC |
|
| TCL | T-PRO настенный on/off | TAC-10HRID/TP TAC-13HRID/TP TACI-TP09INV/R TACI-TP12INV/R TACI-TP18INV/R TACI-TP24INV/R TACI-TP28INV/R |
|
| TCL | T-PRO мульти on/off | TACM-10HRID/TP TACM-13HRID/TP TACM-18HRID/TP |
Модуль не имеет аналога у производителя кондиционеров.
Адаптерный модуль СРК-М2-KIT подключается к разъему CN16, предназначенному для подключения WI-FI адаптера, на основной плате внутреннего блока посредством комплектного кабеля.
СРК-М2-KIT, помимо управления функцией включения-выключения кондиционера, получения сигнала "авария" и сигнала подтверждения работы, позволяет управлять режимом работы (тепло, холод, осушение, вентиляция, авто), скоростью вентилятора и уставкой температуры кондиционера.
Комплектность поставки:
- плата модуля;
- корпус "мыльница";

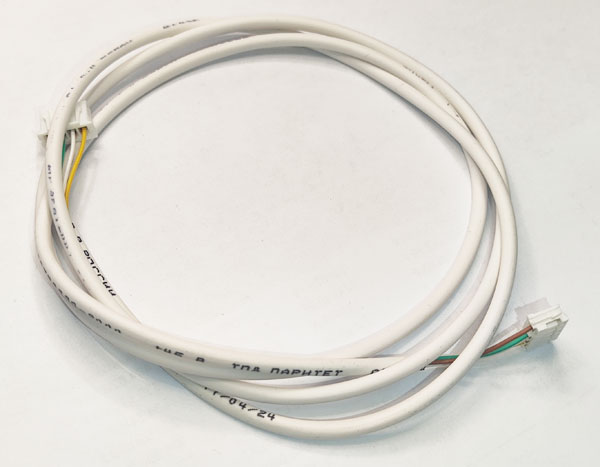

- интерфейсный кабель "MWA" длиной 1 метр;
- руководство по эксплуатации;
- упаковка - zip пакет.
| Основные технические параметры | |
|---|---|
| Интерфейс соединения с управляющим модулем | 2-х проводной RS485 |
| Протокол связи с управляющим модулем | Modbus RTU |
| Напряжение питания | 12В постоянного тока |
| Ток потребления модуля, не более | 50 мА |
| Изолированный интерфейс связи с кондиционером типа | |
| Напряжение питания выходное на Х5 | 10 - 12В |
| Напряжение на информационном входе Info | ±5 до ±24В |
| Электрическая прочность изоляции гальванической развязки интерфейса кондиционера и информационного входа Info | до 1000В RMS |
| Сечение провода в клеммниках, не более | 1,5мм2 |
| Габаритные размеры модуля | 90*55*30 мм |
| Масса в упаковке, не более | 100 г |
