Код продукта: 2735090691323

Адаптер СК-KI предназначен для внешнего управления и мониторинга состояния кондиционеров

Наименование	Серия	Модель внутреннего блока	Примечание
Kentatsu	Bravo	KSGB21HFAN1 KSGB26HFAN1 KSGB35HFAN1 KSGB53HFAN1 KSGB70HFAN1 KSGB21HZAN1 KSGB26HZAN1 KSGB35HZAN1 KSGB53HZAN1 KSGB70HZAN1 KSGBA26HZAN1 KSGBA35HZAN1 KSGBA53HZAN1
Kentatsu	ICHI	KSGI21HFAN1 KSGI26HFAN1 KSGI35HFAN1 KSGI53HFAN1	Кроме KSGI70HFAN1
Kentatsu	ICHI 32	KSGI21HFRN1 KSGI26HFRN1 KSGI35HFRN1 KSGI53HFRN1	Кроме KSGI70HFRN1
Kentatsu	Kanami	KSGA21HFAN1 KSGA26HFAN1 KSGA35HFAN1 KSGA53HFAN1	Кроме KSGA70HFAN1
Kentatsu	Kanami 32	KSGA21HFRN1 KSGA26HFRN1 KSGA35HFRN1 KSGA53HFRN1	Кроме KSGA70HFRN1
Kentatsu	Kanami Inverter	KSGAA21HZRN1 KSGAA26HZRN1 KSGAA35HZRN1 KSGA53HZRN1	Кроме KSGA70HZRN1
Kentatsu	Kanami Inverter Wi-Fi	KSGAB21HZRN1W KSGAB26HZRN1W KSGAA35HZRN1W KSGA53HZRN1W	Кроме KSGA70HZRN1W
Kentatsu	Yuki	KSGYK21HZRN1 KSGYK26HZRN1 KSGYK35HZRN1 KSGYK53HZRN1 KSGYK70HZRN1
Midea	Blanc	MSMA-07HRN1-I MSMA-09HRN1-I MSMA-12HRN1-I MSMA-18HRN1-I MSMA-24HRN1-I MA-07N1D0-I MA-09N1D0-I MA-12N1D0-I MA-18N1D0-I MA-24N1D0-I MSMA1A-07HRN1 MSMA1A-09HRN1 MSMA1B-12HRN1 MSMA1C-17HRN1 MSMA1D-24HRN1 MSMAAU-07HRDN1 MSMAAU-09HRDN1 MSMABU-12HRDN1 MSMACU-18HRFN1 MSMADU-24HRFN1
Midea	Paramount	MSAG1-07HRN1-I MSAG1-09HRN1-I MSAG1-12HRN1-I MSAG1-18HRN1-I	Кроме MSAG1-24HRN1-I
Midea	Paramount inverter	MSAG1-07N8C2U-I MSAG1-07N8C2S-I MSAG1-09N8C2S-I MSAG1-09N8C2U-I MSAG1-12N8C2U-I MSAG1-18N8D0-I	Кроме MSAG1-24N8D0-I
Midea	Paramount R32	MSAG1-07HRN8-I MSAG1-09HRN8-I MSAG1-12HRN8-I MSAG1-18HRN8-I	Кроме MSAG1-24HRN8-I
MDV	INFINI ON/OFF R410A	MDSAG-07HRN1 MDSAG-09HRN1 MDSAG-12HRN1 MDSAG-18HRN1	Кроме MDSAG-24HRN1
MDV	INFINI ON/OFF R32	MDSAG-07HRN8 MDSAG-09HRN8 MDSAG-12HRN8 MDSAG-18HRN8	Кроме MDSAG-24HRN8
MDV	INFINI Loft ERP Inverter	MDSALF-09HRFN8 MDSALF-12HRFN8 MDSALF-18HRFN8	Кроме MDSALF-24HRFN8
MDV	INFINI UVpro Inverter	MDSAL-09HRFN8 MDSAL-12HRFN8 MDSAL-18HRFN8	Кроме MDSAL-24HRFN8
MDV	INFINI Standard Inverter	MDSAG-07HRDN8 MDSAG-09HRDN8 MDSAG-12HRDN8

Адаптер не имеет аналога у производителя кондиционеров и подключается к разъемному соединителю на кабеле между платой внутреннего блока и дисплейной платой. Кабель с разъемным соединителем находится рядом с силовыми клеммами внутреннего блока. СК-KI обеспечивает управление функцией включения-выключения кондиционера, получение сигнала "авария" и сигнала подтверждения штатной работы.

Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.

Адаптер разработан для работы с согласователями (блоками ротации), имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М2-МФ в режиме сухих контактов, СРК-М3 и аналогичные.

Подключение. Входящий в комплект, соединительный кабель подключается к разъему Х9 адаптера СК-K18 и к разъему на плате-переходнике. Шлейф платы-переходника подключается в разрыв к разъемному соединителю кабеля подключенного с одной стороны к разъему CN18 на плате внутреннего блока кондиционера и с другой стороны к разъему CN1 на дисплейной плате.

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата (см. рисунок 1.2) с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. В этом случае температура от ИК пульта (ПДУ) игнорируется. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

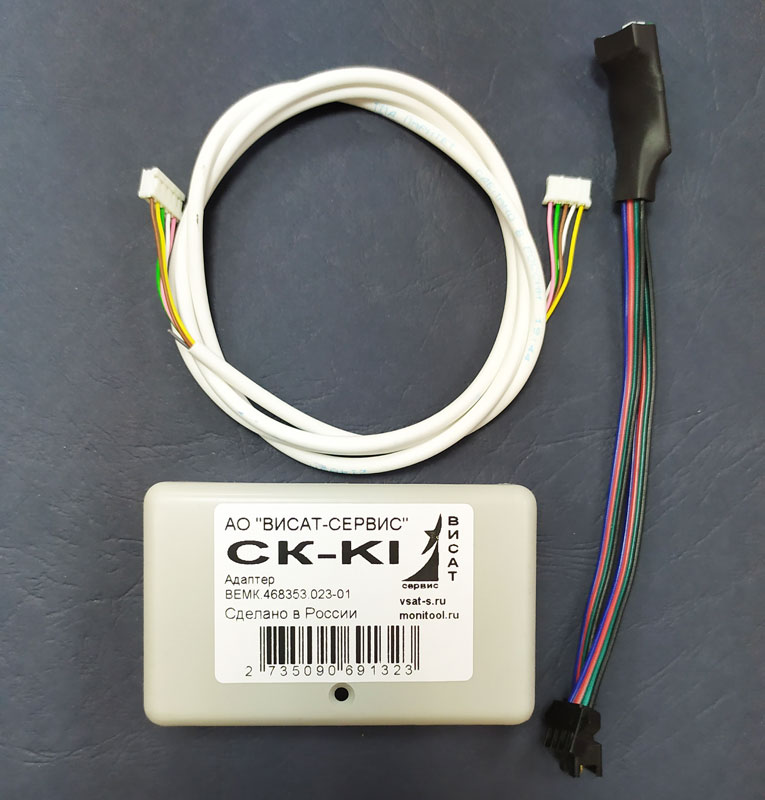

В комплект поставки адаптера входит:

• плата СК-KI в корпусе;
• плата-переходник со шлейфом;
• интерфейсный кабель "AF" длиной 1м;
• руководство по эксплуатации, объединённое с паспортом.
