Адаптер СК-AFD

Адаптер СК-AFD

Адаптер СК-AFD предназначен для внешнего управления кондиционерами Daikin FTYNxxL и ATYNxxL

Адаптер СК-AFD снят с производства. Вместо него используется СК-AF.

Код продукта: 2735090691279

Адаптер СК-AFD предназначен для подключения и управления двумя моделями кондиционеров Daikin FTYNxxL и ATYNxxL. Пример моделей внутреннего блока кондиционера: Daikin FTYN35LV1B, ATYN50L и т.д. Адаптер не имеет аналога у производителя кондиционеров и подключается к интерфейсу ИК управления внутреннего блока. СК-AFD обеспечивает управление функцией включения-выключения кондиционера, получение сигнала "авария" и сигнала подтверждения штатной работы.

Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.

Адаптер разработан для работы с согласователями (блоками ротации), имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М2-МФ в режиме сухих контактов, СРК-М3 и аналогичные.

Принцип работы. Входящий в комплект, соединительный кабель подключается к разъему Х9 адаптера СК-AFD и к разъему на плате-переходнике. Шлейф платы-переходника подключается к разъему CN_DSP на плате кондиционера, а оставшийся шлейф с черными проводами, который был подключен к разъему CN_DSP, подключается к разъему на плате-переходнике. Адаптер, приняв соответствующую команду через интерфейс “сухих” контактов от согласователя СРК-М, СРК-М3 или модуля СРК-М2-СК (СРК-М2-МФ), формирует и выдает сигналы включения или выключения кондиционера, блокировки пульта.

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата (см. рисунок 1.2) с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. В этом случае температура от ИК пульта (ПДУ) игнорируется. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

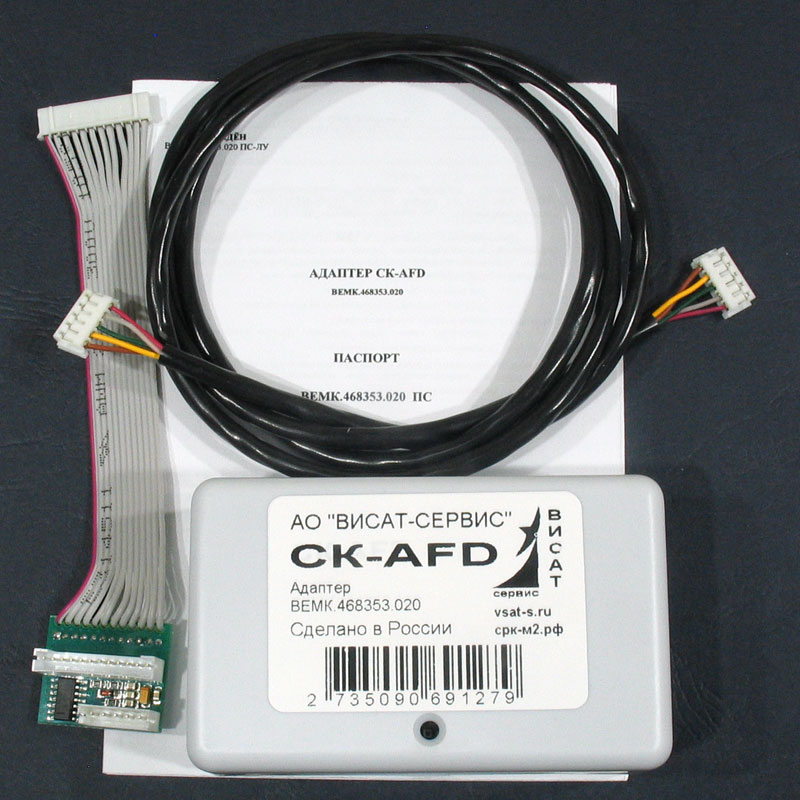

В комплект поставки адаптера входит:

  • плата СК-AFD в корпусе;
  • плата-переходник со шлейфом;
  • интерфейсный кабель "MA" длиной 1м;
  • руководство по эксплуатации, объединённое с паспортом.
Основные технические параметры
Интерфейс связи Сухие контакты. Четыре входных сигнала, два дискретных выхода и один сигнал индикации.
Питание адаптера От кондиционера, 5В
Ток потребления, не более 50 мА
Напряжение питания выходных каскадов на S8 12В
Интерфейс связи с кондиционером Гальванически изолированный
Электрическая прочность изоляции гальванической развязки интерфейса кондиционера до 1000В RMS
Сечение провода в клеммниках, не более 1,5 мм2
Габаритные размеры 90х60х30мм
Масса в упаковке, не более 95 г
Скачать документацию
Паспорт на адаптер СК-AFD (редакция 1.1) Скачать
