Архитектура

Архитектура

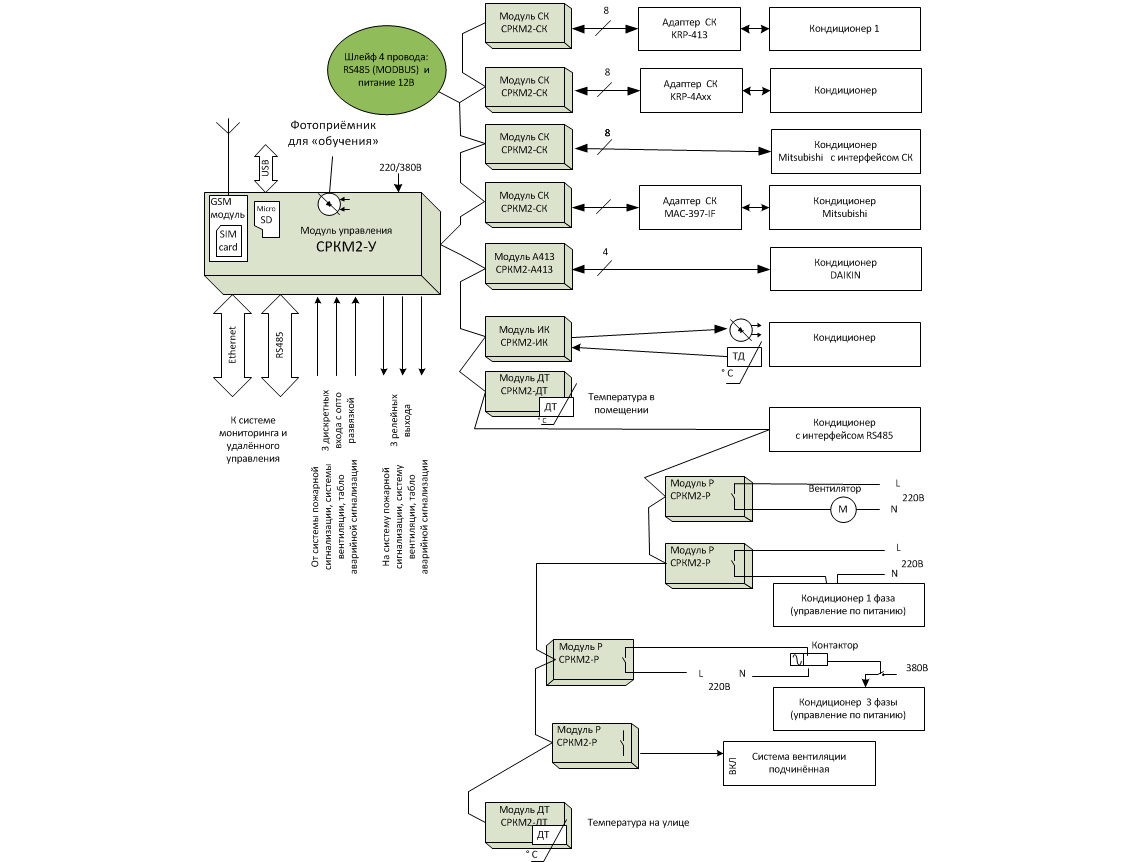

Комплекс построен по модульному принципу и состоит из управляющего модуля СРК-М2-У и нескольких интерфейсных модулей. Фактически, интерфейс управления кондиционером или другим оборудованием кондиционирования и вентиляции (ОКВ) вынесен из центрального блока в интерфейсный модуль.

Каждый интерфейсный модуль позволяет подключить одну единицу оборудования (кондиционер, вентилятор, нагреватель, возд. клапан, систему вентиляции и т.д.) по одному из интерфейсов:

  • «сухих» контактов - модуль СРК-М2-СК;
  • инфракрасному каналу - модуль СРК-М2-ИК;
  • по электропитанию - релейный силовой модуль СРК-М2-Р;
  • по фирменному протоколу через разъем S21 кондиционерами Daikin, аналогично оригинальному адаптеру Daikin KRP413A(B)1(S) – модуль адаптерный СРК-М2-А413;
  • по фирменному протоколу через разъем S403 кондиционерами Daikin, аналогично оригинальному адаптеру Daikin KRP413A(B)1(S) + интерфейсной плате KRP980 – модуль адаптерный СРК-М2-А413-01;
  • по фирменному протоколу через клеммы P1 и P2 кондиционерами Daikin серии Sky Air, VRV, Fancoil (все кроме малазийского производства), аналогично оригинальным адаптерам Daikin KRP4AA51, KRP4AA52, KRP4AA53, KRP4AA54 – модуль адаптерный СРК-М2-4А;
  • по фирменному протоколу через разъем CN_WIR кондиционерами Daikin малазийского производства, аналогично оригинальному адаптеру Daikin BMS Gateway (BAG) – модуль адаптерный СРК-М2-АF;
  • по протоколу кондиционерами Kentatsu серии Bravo и Midea серии Blanc – модуль адаптерный СРК-М2-K18;
  • по протоколу кондиционерами Kentatsu серий ICHI и Kanami – модуль адаптерный СРК-М2-KI.

Кроме того в шлейф может быть подключено несколько модулей датчиков температуры СРК-М2-ДТ, измеряющих температуру в помещении и на улице, или модулей СРК-М2-ДТВ, измеряющих температуру и влажность.

Все интерфейсные модули просты по конструкции, имеют небольшие размеры (90х60х30мм), малое энергопотребление и могут устанавливаться внутри блоков кондиционеров, в электро-коробах вместе с кабелями или на стену рядом с управляемым блоком.

Интерфейсные модули соединяются одним 4-х жильным кабелем - шлейфом с модулем СРК-М2-У (допускается UTP-4) до 1000м. Модули могут подключаться к шлейфу в любой последовательности, в зависимости от удаленности от модуля управления СРК-М2-У. По кабелю подаётся электропитание модулей (12В) и осуществляется информационный обмен (RS485, Modbus) с модулем СРК-М2-У.

Применение модульного принципа управления позволяет получить следующие преимущества:

  • подключать большое количество кондиционеров. Их количество ограничено логически максимальным адресом (15 или F) и суммарным током потребления модулей (до 1А). Максимальное количество ИК модулей до 15 шт., а модулей СРК-М2-СК и СРК-М2-Р - до 10 шт.;
  • иметь в одной системе возможность подключать оборудование по нескольким интерфейсам: сигнальному «сухих» слаботочных контактов, инфракрасному, силовому релейному, внутрисистемному и т.д.;
  • подключать разнородное оборудование, применяя интерфейсные модули требуемого типа. Появляется возможность в одной системе подключать оборудование вентиляции и кондиционирования одновременно по разным интерфейсам. Проводной интерфейс «сухих» контактов более надёжен и предпочтительней инфракрасного управления и управления «по питанию». В то же время интерфейс ИК управления универсален и позволяет подключать практически любые кондиционеры, имеющие ИК пульт управления;
  • управлять не только охлаждающим оборудованием (кондиционеры, вентиляторы), но и обогревателями (кондиционеры с режимом тепло, различного вида электро-нагреватели);
  • добавлять новое ОКВ в существующие системы СРК-М2, докупая только интерфейсные модули, в соответствии с интерфейсом нового ОКВ. Интерфейс нового ОКВ может отличаться от существующих.;
  • минимизировать количество кабелей, их жильность и сечение при большом количестве управляемого оборудования и датчиков. Применяется всего один 4-х проводной шлейф, соединяющий все интерфейсные модули. Количество кабелей, подходящих к центральному модулю управления СРК-М2-У сократилось при одновременном значительном увеличении количества устройств. Длину силовых кабелей электропитания, рассчитанных на сетевое напряжение и большие токи можно сократить до минимума, расположив релейный модуль рядом с потребителем питания;
  • упростилась конструкция и уменьшились размеры центрального управляющего модуля, т.к. значительно сократилось количество разъёмов и переключателей интерфейса на центральном управляющем модуле при одновременной возможности подключать много устройств. Все разъёмы и элементы гальванической развязки «перекочевали» в интерфейсные модули и нет необходимости всегда иметь максимальное количество разъёмов. Уменьшилась площадь платы и, как следствие упрощения, уменьшилась цена центрального управляющего модуля;
  • повышается электро- и пожаро-безопасность системы при управлении «по питанию» вследствие того, что сократится длина силовых высоковольтных кабелей 220/380 В, т.к. интерфейсный модуль (релейный модуль) можно расположить рядом с источником/потребителем силового питания (внутри кондиционера, в электрощите, в коробе рядом со щитом или кондиционером). Поэтому нет необходимости тянуть силовые кабели к центральному модулю и через его реле обратно к потребителю. В шлейфе присутствуют только низкие напряжения (12В максимум);
  • повышается энергоэффективность климатической системы за счёт применения вместе с кондиционерами вентиляторов, работающих вместо кондиционеров при низкой температуре наружного воздуха.
