Адаптер СРК-М3-ИК

Адаптер СРК-М3-ИК

Адаптер ИК управления СРК-М3-ИК

Код продукта: 2735090691194

Адаптер СРК-М3-ИК предназначен для внешнего управления и мониторинга состояния кондиционера, имеющего штатный инфракрасный пульт управления при совместной работе с согласователем работы кондиционеров СРК-М3.

СРК-М3 по интерфейсу ИК позволяет управлять практически любым кондиционером, имеющим штатный ИК пульт управления.

В случае применения интерфейса ИК, по кабелю передается сигнал на ИК светодиод, имитирующий команды включения/выключения кондиционера со штатного ИК пульта кондиционера. Обратная связь осуществляется в виде сигнала с термосенсора, измеряющего температуру в выходном потоке воздуха кондиционера.

По периодическому снижению температуры термосенсора на 5 градусов, СРК-М3 судит об исправной работе кондиционера, когда последний включен. Если кондиционер включен, а температура длительное время (более 15 мин) не снижается, принимается решение о неисправности кондиционера.

Адаптер СРК-М3-ИК в комплект поставки согласователя СРК-М3 не входит и приобретается отдельно для каждого канала ИК управления.

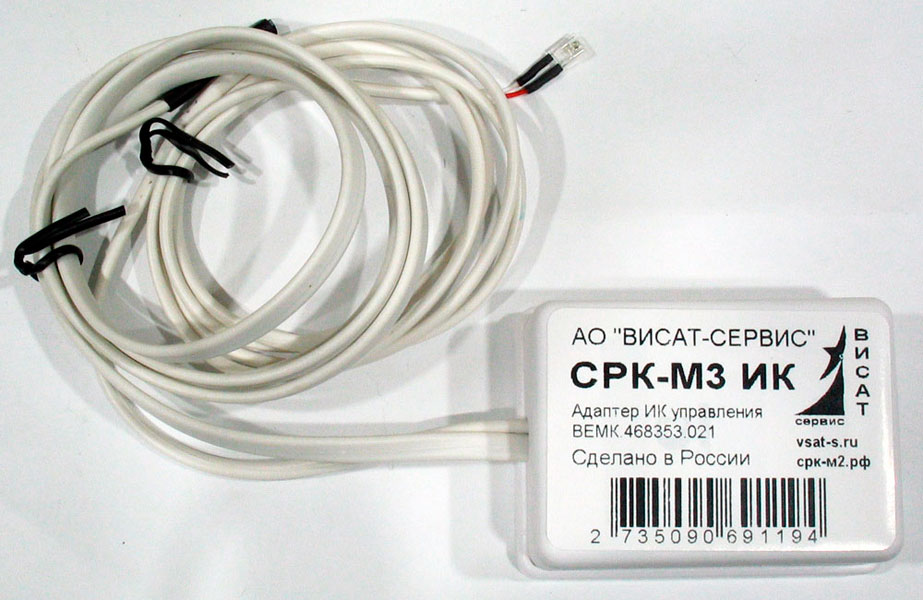

В составе адаптера СРК-М3-ИК входят:

  • ИК светодиод на гибком тонком кабеле 1м;
  • цифровой термодатчик на гибком тонком кабеле 1м.
  • сетевая розетка.

Основные технические параметры

  • интерфейс связи: 1W для термосенсора, токовый интерфейс 20ма для ИК светодиода;
  • погрешность измерения температуры не более 0,25 градуса в диапазоне температур от минус -55С до +125С;
  • габаритные размеры: 70х55х30мм. Масса 100г., не более;
  • разъем для подключения: RJ45 (TP-8P8C).

При эксплуатации адаптера необходимо обеспечить следующие условия:

  • температура окружающей среды от минус 35 до + 85°С;
  • остальные климатические воздействия по ГОСТ 15150-69 группы 3.1 и 4.2, исполнение УХЛ;
  • внешние электрические и магнитные поля по ГОСТ 29280-92;
  • механические воздействия по ГОСТ 22261-94.
Скачать документацию
Паспорт на адаптер СРК-М3-ИК (редакция 1.4) Скачать
