Код продукта СРК-М2-485:

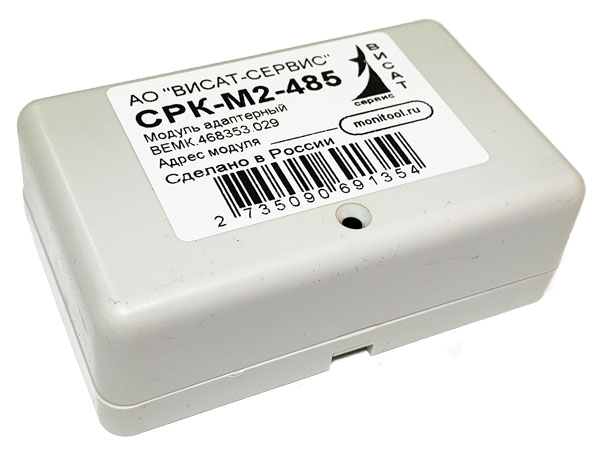

Модуль СРК-М2-485 предназначен для удалённого управления и мониторинга состояния кондиционеров с интерфейсом XYE.
Модуль не имеет аналога у производителя кондиционеров.
Модуль СРК-М2-485 подключается 3-х проводным кабелем к клеммам XYE на внутреннем блоке кондиционера.
СРК-М2-485, помимо управления функцией включения-выключения кондиционера, получения сигнала "авария" и сигнала подтверждения работы, позволяет управлять режимом работы (тепло, холод, осушение, вентиляция, авто), скоростью вентилятора и уставкой температуры кондиционера.
Комплектность поставки:

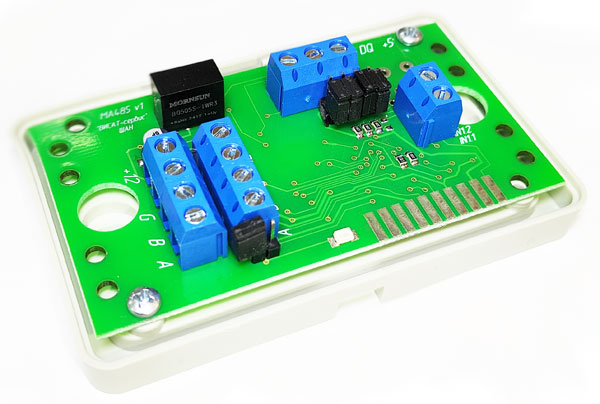

- плата модуля;
- корпус РЭА типа "мыльница";
- руководство по эксплуатации;
- упаковка.
| Основные технические параметры | |
|---|---|
| Интерфейс соединения с управляющим модулем | 2-х проводной RS485 |
| Протокол связи с управляющим модулем | Modbus RTU |
| Напряжение питания на Х1, Х2 | 9-12В постоянного тока |
| Ток потребления модуля, не более | 50 мА |
| Изолированный интерфейс связи с кондиционером | XYE |
| Напряжение подаваемое на информационный вход Х7 | ±3…±18 В |
| Электрическая прочность изоляции гальванической развязки интерфейса кондиционера и информационного входа Info | до 1000В RMS |
| Сечение провода в клеммниках, не более | 1,5мм2 |
| Габаритные размеры модуля | 90*60*30 мм |
| Масса в упаковке, не более | 90 г |
| Скачать документацию | |
|---|---|
| Руководство по эксплуатации адаптерного модуля СРК-М2-485 (редакция 1.0) | Скачать |
