Многофункциональный модуль СРК-М2-МФ

Многофункциональный модуль СРК-М2-МФ

СРК-М2-МФ многофункциональный модуль

Код продукта: 2735090691088

Модуль многофункциональный СРК-М2-МФ может работать в одном из следующих режимов:

  • режим интерфейса сухих контактов СРК-М2-СК;
  • режим интерфейса инфракрасного управления СРК-М2-ИК;
  • режим датчика температуры СРК-М2-ДТ.

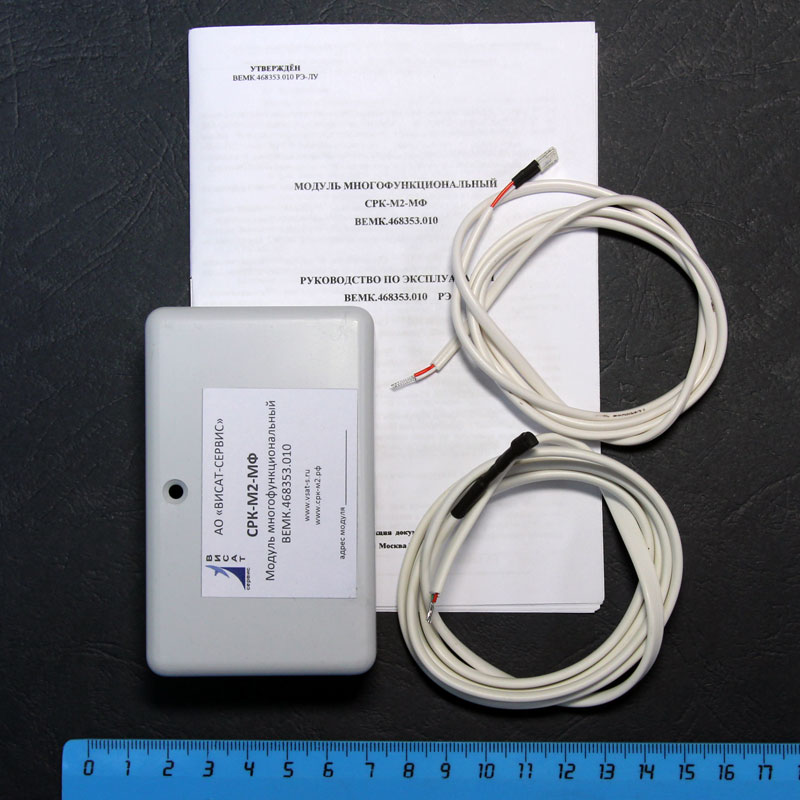

Комплектность поставки:

  • плата модуля;
  • корпус "мыльница";
  • датчик температуры с кабелем 1 метр;
  • инфракрасный светодиод с кабелем 1 метр;
  • руководство по эксплуатации;
  • упаковка.
Основные технические параметры
Интерфейс соединения с управляющим модулем 2-х проводной RS485
Протокол связи с управляющим модулем Modbus RTU
Напряжение питания 12В постоянного тока
Ток потребления самого модуля, не более 50 мА
Ток потребления с подключенным оборудованием, не более 150 мА
Выходное напряжение питания (разъем Х5.2) на адаптер 7-12В
Ток потребления адаптера (от Х5.2), не более 100мА
Тип выходов управления Pult (Х4.4, Х4.5) и Start (Х4.4, Х4.6) изолированные беспотенциальные
Максимальный ток на выходах Pult (Х4.4, Х4.5) и Start (Х4.4, Х4.6) 60мА
Длительность хранимого ИК пакета 0,43 сек
Дискретизация ИК сигнала 26 мкс
Частота модуляции ИК сигнала 38кГц
Диапазон измеряемых температур термосенсором от -55°С до +125°С
Погрешность измерения температуры 0,25°С
Тип входов Alarm, Work, Info изолированный неполярный потенциальный
Напряжение логической единицы на входах Alarm, Work, Info ±5 до ±24В
Входное сопротивление входов Alarm, Work, Info 1кОм (резистор последовательно с входным диодом оптопары)
Электрическая прочность изоляции гальванической развязки интерфейса сухих контактов до 1000В RMS
Сечение провода в клеммниках, не более 1,5мм2
Габаритные размеры модуля 90*55*30 мм
Масса в упаковке, не более 115 г
Скачать документацию
Руководство по эксплуатации многофункционального модуля СРК-М2-МФ (редакция 7.6) Скачать
Скачать прошивку для интерфейсных модулей СРК-М2-ДТ, СРК-М2-ДТВ, СРК-М2-СК, СРК-М2-ИК, СРК-М2-МФ и СРК-М2-Р
Редакция 41 от 29.06.2023г. Скачать
История изменений прошивки v41 Скачать
