Модуль СМБ-НТ

Модуль СМБ-НТ

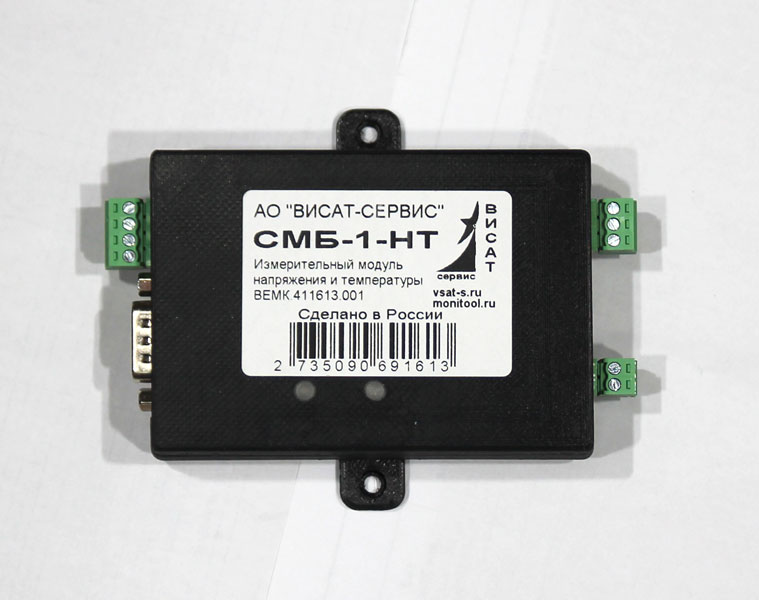

Измерительный модуль СМБ-НТ в корпусе IP40 Измерительный модуль СМБ-НТ в корпусе IP40 с комплектом кабелей

Код продукта СМБ-НТ:Код продукта СМБ-НТ: 2735090691613

Модуль СМБ-НТ выпускается в корпусе IP40 размером 95*65*29 мм с двумя монтажными петлями для крепления к шасси батарейного шкафа или стеллажа.

Измерительный модуль напряжений и температур СМБ-НТ предназначен для измерения напряжения и температур до восьми последовательно соединённых аккумуляторных батарей (АКБ). Модуль разработан для работы в составе комплекса «Система мониторинга Аккумуляторных батарей СМБ» под управлением контроллера СМБ-К.

Комплектность поставки модуля СМБ-НТ:

  • устройство в корпусе IP40;
  • контактное устройство (кабель) для подключения к 8 АКБ;
  • кабель (шлейф) с 8 термодатчиками;
  • руководство по эксплуатации;
  • упаковка.
Основные технические параметры
Интерфейс связи с интерфейсными модулями RS485 двухпроводной. Скорость (битрейт) интерфейса RS485 программное обеспечение модуля определяет автоматически от 2400 до 115200 bod, остальные параметры: 8 бит данных без контрольного бита, 1 стоповый бит.
Протокол связи интерфейса RS485 Modbus RTU
Напряжение питания L1 от 9 до 27В постоянного тока
Ток потребления, не более 50 мА при питании 12В
Напряжение на каждом измерительном канале от 0 до 148В
Количество каналов напряжения 8
Погрешность измерения напряжения наибольшее из 0.5% или 0,2 В не более
Нагрузка на каждый АКБ одинаковая и не более 1мА
Разрядность АЦП измерителя напряжения 12 бит
Количество измерений напряжений каждого канала в одном усреднённом значении N=16*K, где К коэффициент усреднений от 1 до 30 Заводская установка К=10
Время одного измерения напряжения 300 мкс, не более
Период обновления напряжения по всем 8 каналам при К=10 не более 0,5с
Количество датчиков температуры, подключенных параллельно к шлейфу 8
Разрядность датчика температуры 12 бит
Погрешность измерения температуры 1 градус, не более
Диапазон измерения температуры от минус 40 до +85 градусов Цельсия
Период обновления температур 0,5с, не более
Габаритные размеры блока 98х68х30мм
Размеры с элементами крепления 98х89х30мм
Масса блока модуля 85 г
Масса контактного кабеля 120 г
Масса шлейфа с термодатчиками 90 г, не более
Электрическая прочность изоляции гальванической развязки до 1000В RMS
Сечение провода в клемниках 1,5мм2, не более
Длина проводников контактного кабеля 1 м
Скачать документацию
Паспорт на модуль СМБ-НТ (редакция 1.0) Скачать
Руководство по эксплуатации на модуль СМБ-НТ (редакция 1.0) Скачать
Скачать прошивку
Прошивка для модуля СМБ-НТ. Редакция 10 от 28.03.2023г. Скачать
История изменений прошивки для модуля v10 Скачать
