Код продукта СК-KIT:

Адаптер СК-KIT является версией адаптера СК-KI и предназначен для удалённого управления и мониторинга состояния кондиционеров TCL, Kentatsu, Ballu, Royal clima с разъемом CN16 для подключения Wi-Fi адаптера.

Адаптер подключается к разъему CN3, предназначенному для подключения WI-FI адаптера, на основной плате внутреннего блока посредством комплектного кабеля. СК-KIT обеспечивает управление функцией включения-выключения кондиционера, блокировки управления с пульта ДУ, получение сигнала "авария" и сигнала подтверждения штатной работы.

Связь и управление адаптером осуществляется через интерфейс “сухих” контактов.

Адаптер разработан для работы с согласователями (блоками ротации), имеющими на выходе интерфейс сухих контактов, например СРК-М, СРК-М2 через модули СРК-М2-СК, СРК-М2-МФ в режиме сухих контактов, СРК-М3 и аналогичные.

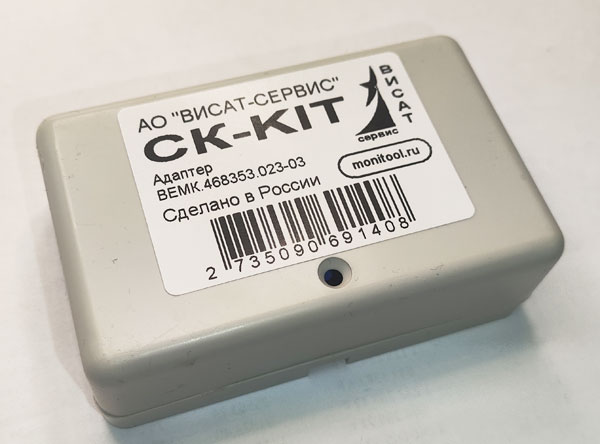

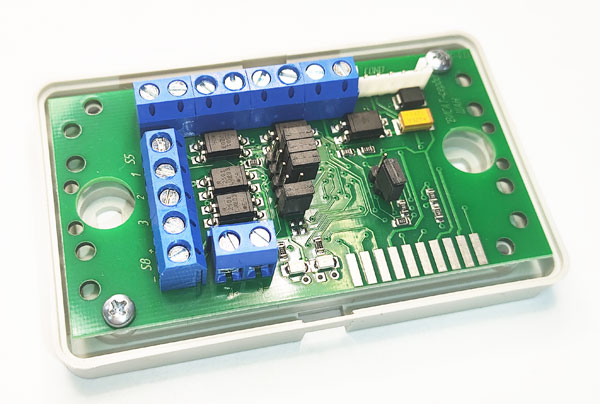

Конструкция. Модуль имеет небольшой пластиковый корпус размером 90х60х30мм с основанием и крышкой. На основании установлена плата (см. рисунок 1.2) с контактными колодками «под винт» с шагом контактов 5 мм – пять 2-х контактных колодок S1, S2, S3, S4, S8 и одна 3-х контактная колодка S5 для соединения с интерфейсом «сухих» контактов согласователя, разъем Х9 для подключения кабеля к плате кондиционера. В основании корпуса имеются 2 отверстия для крепления модуля к стене. На крышке имеются выламываемые отверстия для кабелей. В модуле установлен переключатель SS2 для принудительной записи уставки температуры, заданной резистором, подключенным к клеммам А+ и А-. В этом случае температура от ИК пульта (ПДУ) игнорируется. Перемычки SW1, SW2, SW3, SW4 и SW5 предназначены для установки режима работы.

В комплект поставки адаптера входит:

• плата СК-KIT в корпусе;

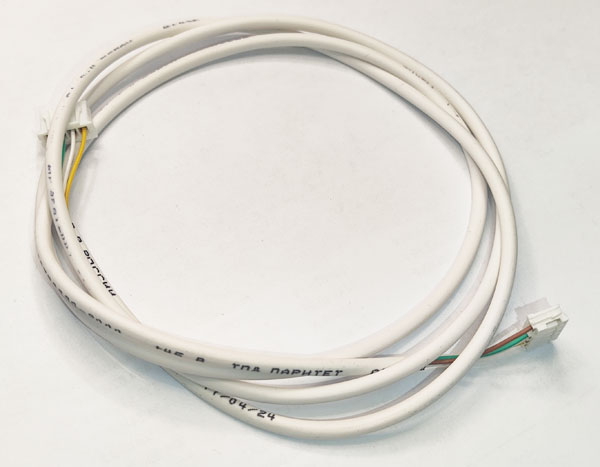

• интерфейсный кабель "MWA" длиной 1м;
• руководство по эксплуатации, объединённое с паспортом;
• упаковка - zip пакет.
